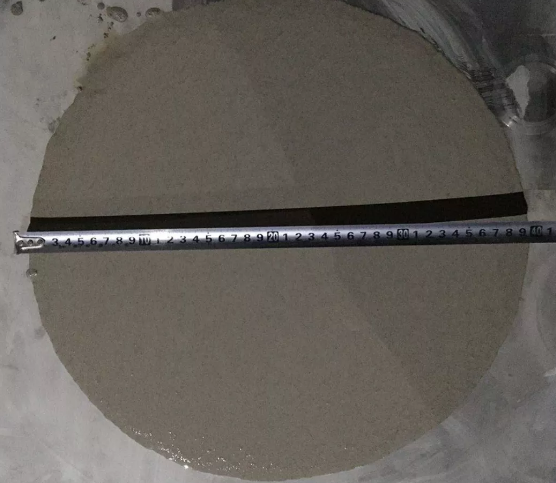

天津高强无收缩灌浆料为什么会开裂
开裂原因分析:
天津高强无收缩灌浆料产品本身膨胀率不达标，不能补偿收缩开裂;
配制灌浆料时采用人工搅拌，加水量远远大于厂家所要求的用水量，引起开裂;
施工环境时环境温度如何，是否按相应的施工方法进行?
混凝土基础面处理是否到位?有无拉毛，浸水润湿处理?
施工后不要振捣，否则会引起灌浆料的分层，开裂
灌浆料浇注后，覆盖，养护是否到位?
灌浆料施工过程中，周围有无大型设备运行，引起震动?
2、天津高强无收缩灌浆料裂缝处理：
如灌浆料裂缝为微小裂缝，不影响灌浆料整体承受荷载，则无需修补;
如裂缝宽度较宽，且为贯穿裂缝，需用环氧灌浆料进行压力灌浆修补;
如灌浆料承受荷载较轻或不承受荷载，裂缝不需要修补;
如工程对表面外观有要求，可用聚合物水泥砂浆修补;
如因施工时振捣，引起分层、开裂，需将原灌浆料全部敲掉，重新浇注;
注：裂缝是否需要修补，由客户决定，只提供参考意见!
3、天津高强无收缩灌浆料早期强度不够，24h不能拆模
灌浆料终凝时间太长，24h强度不达标;
处理：调整灌浆料配比，是凝结时间满足标准要求，24h强度达到20MPa以上;已经浇注的工程，检测其3d强度，如3d强度达到设计要求，可做合格处理，如达不到设计要求，重新浇注;
用水量太大，引起严重分层，上层为水泥浆液，凝结时间延长;
处理：重新浇注;
采用振捣施工，导致灌浆料分层，上层为水泥浆液，凝结时间延长;
处理：重新浇注;
天津高强无收缩灌浆料施工环境长期潮湿，封闭，水分无法蒸发，延长凝结时间;
处理：适当延长拆模时间，浇筑时根据工程要求，适当降低水灰比;
冬期施工，没有遵循冬期施工方法进行，影响凝结时间;
处理：严格按冬期施工方法施工，并养护;
